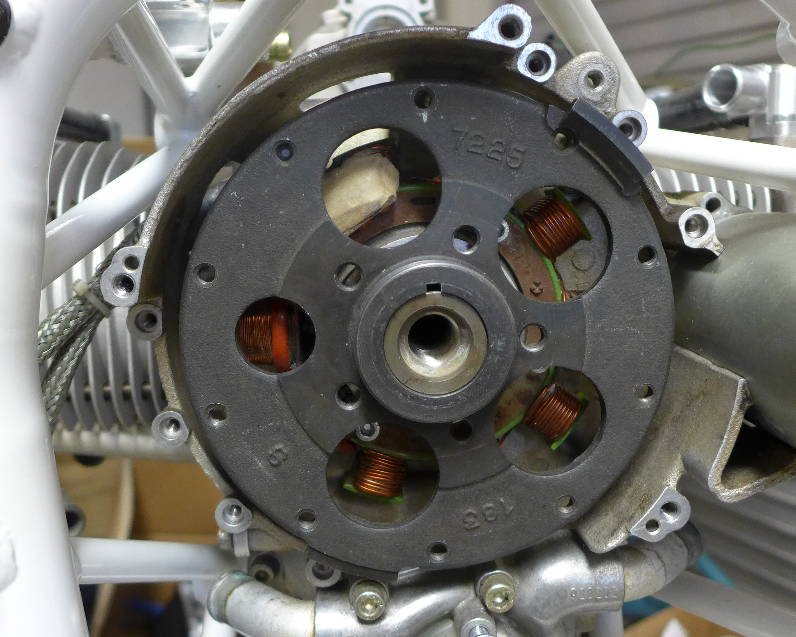

Ducati Energia Generator  an  912 & 914 Motoren

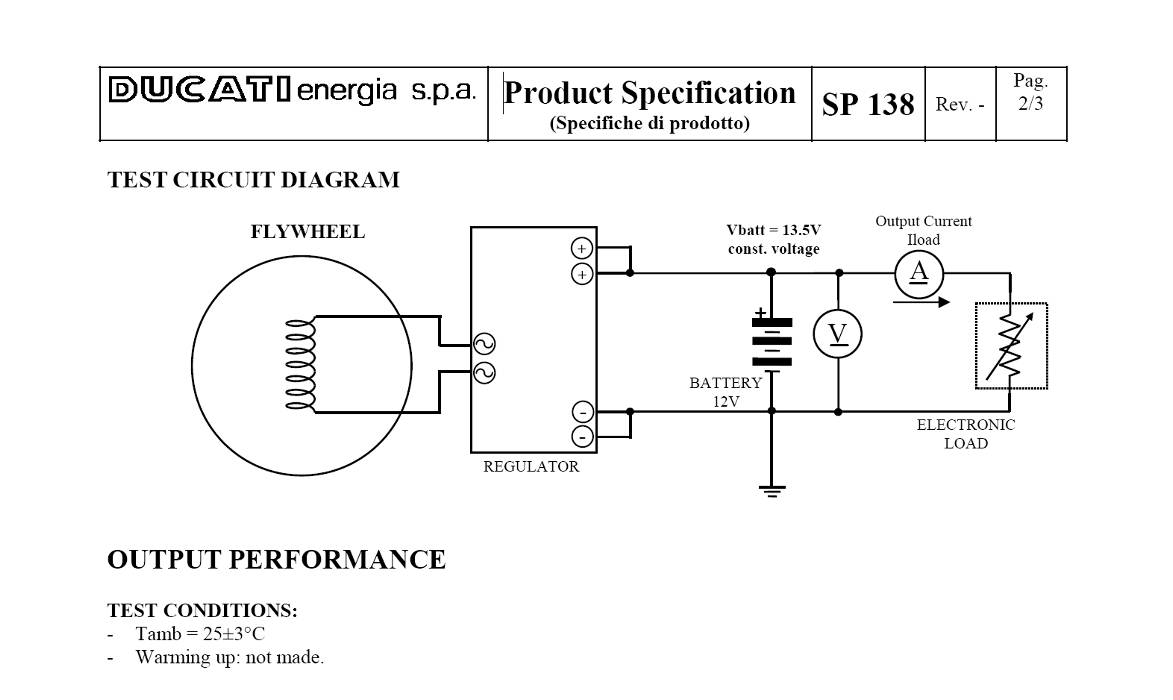

Ausgang 21A (Gleichstrom) gemessen bei 13,5V (Gleichspannung) nach international gültigem SAE Messverfahren




Silent Hektik   F4126   12V 30A   IUU  mit   MosFet OVP  &  Batterie-Überprüfung
Technologie:  digital mit softwarebasierte IUU Ladekennlinie - englisch CC CV CV = konstanter Strom, konstante Ladespannung und konstante Erhaltungsspannung

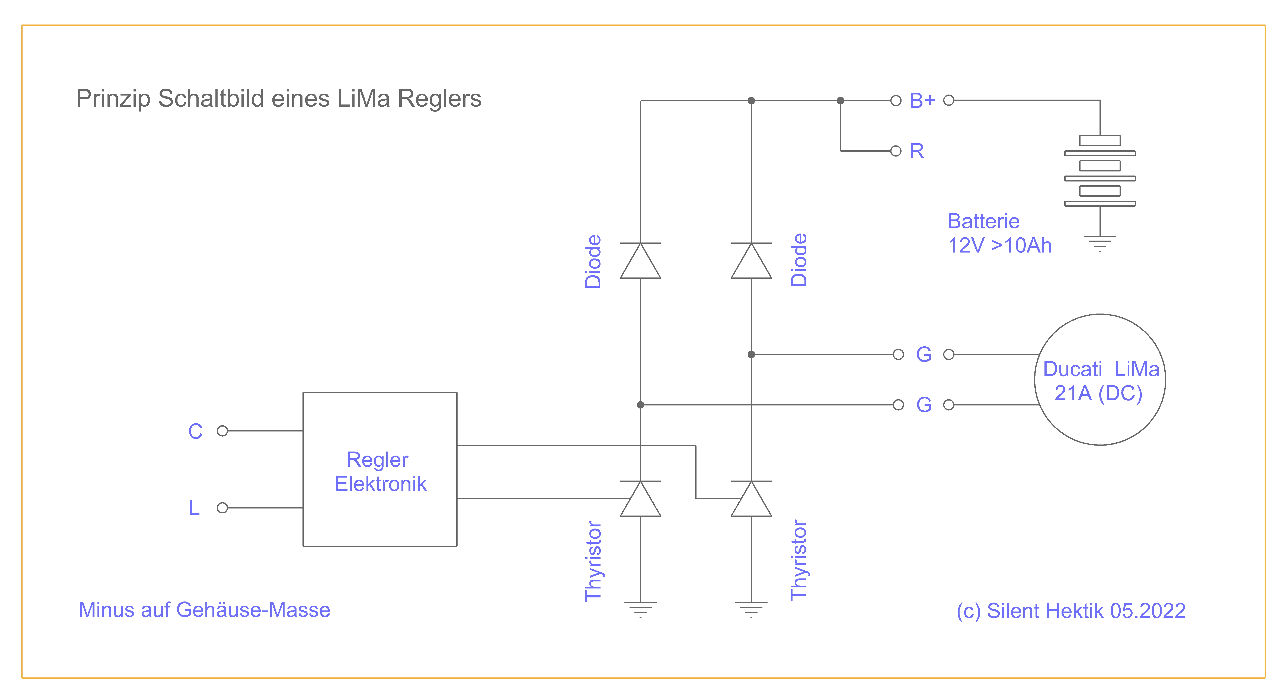

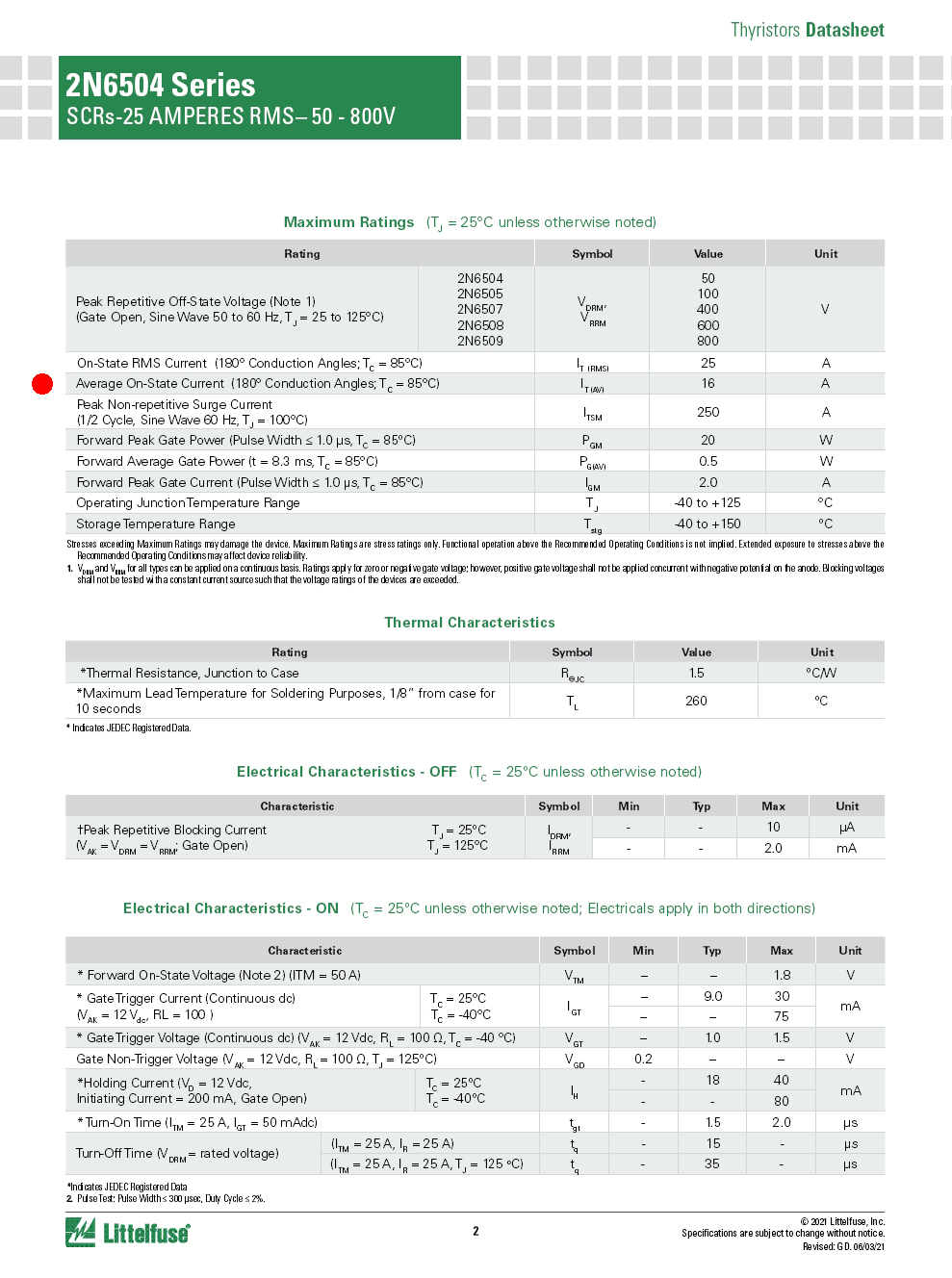

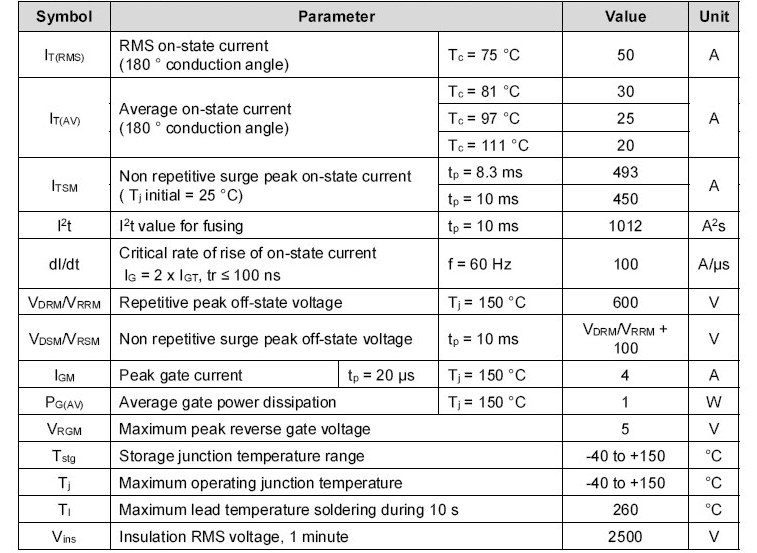

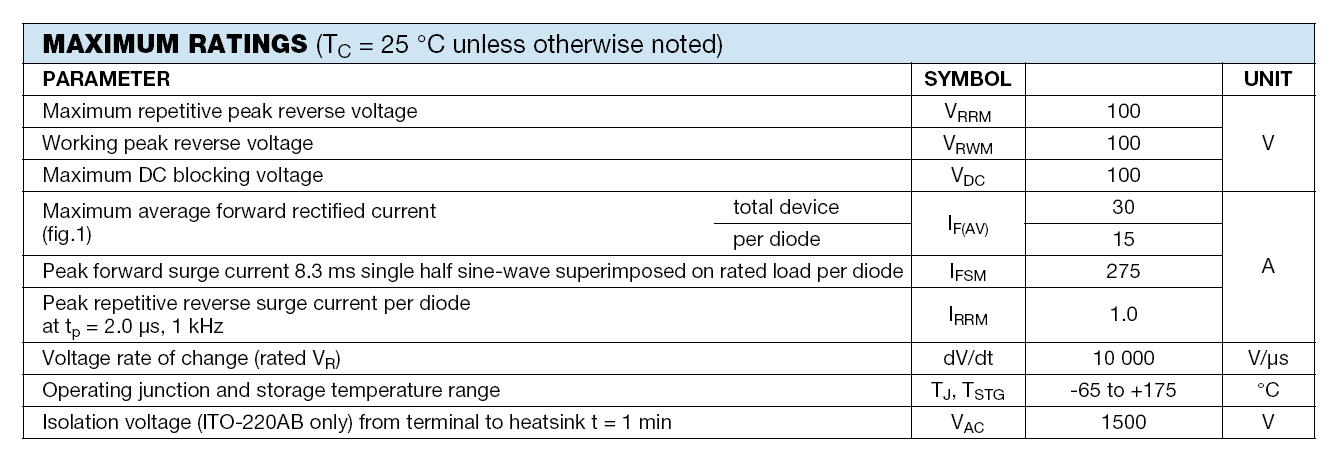

                                                      Prinzip-Schaltbild                                  Dioden  2x 30A                                   Thyristoren 2x 30A




Ducati Energia   P/N 343620   12V 25A
Technologie:  analog mit einfacher Ladespannung - englisch CV

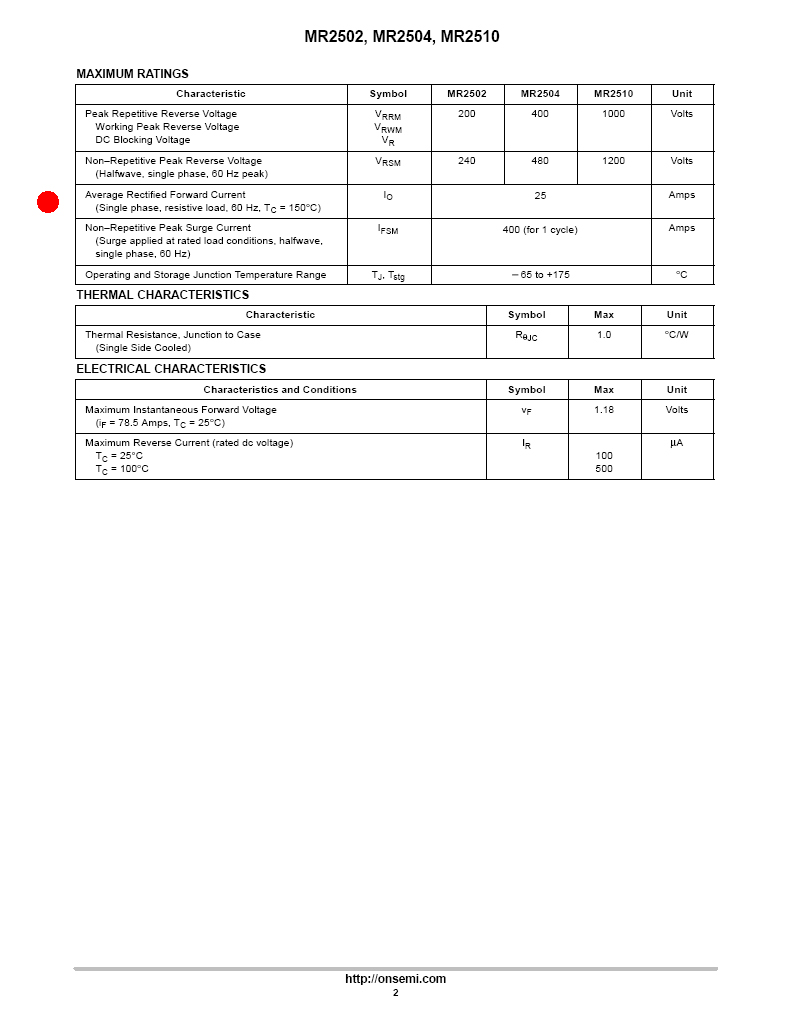

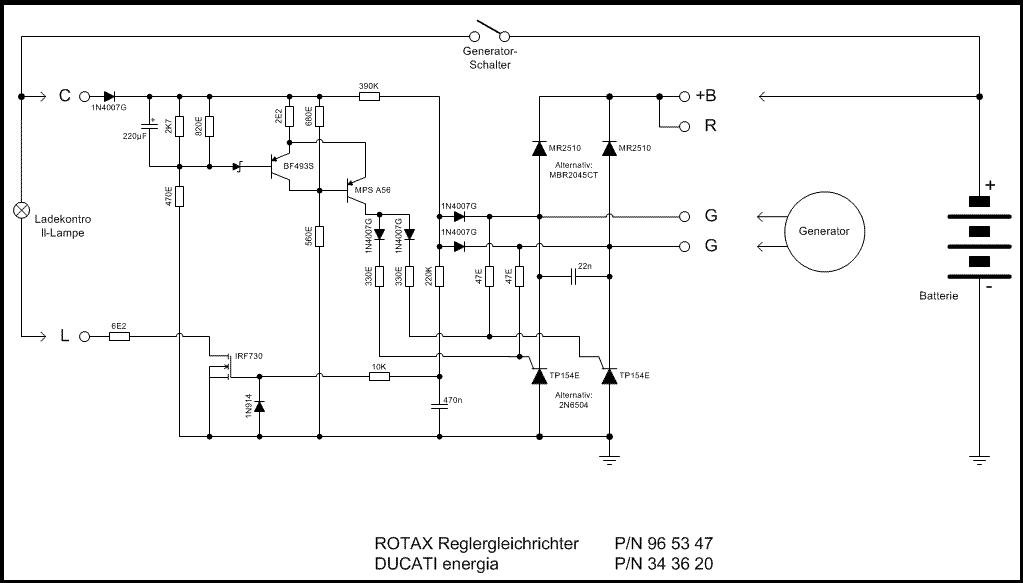

                                                                       Schaltbild                              Dioden  2x 25A                Thyristoren  2x 16A

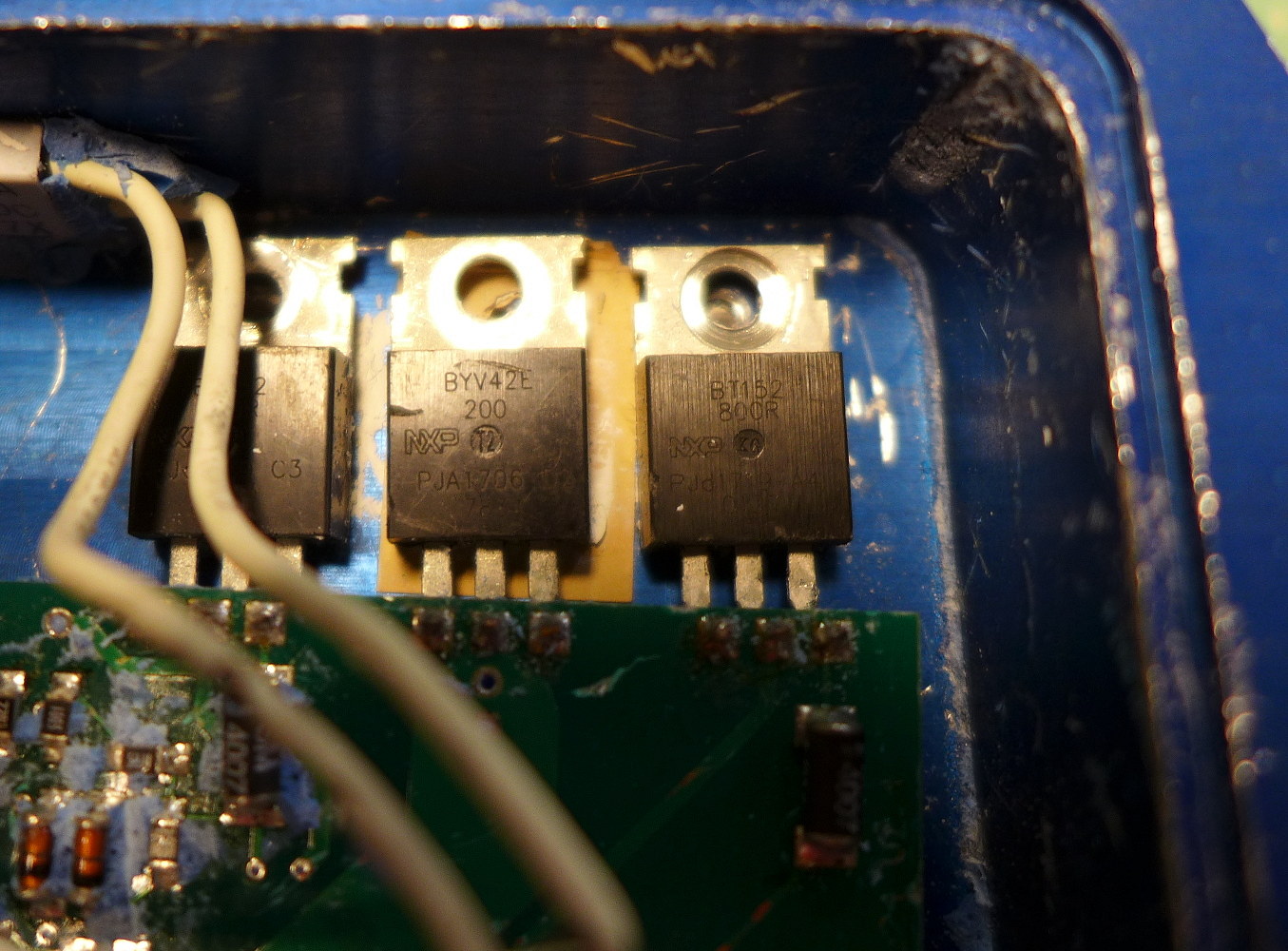

Mitbewerber  GR 12V 22A 300W  Generatorregler  OVP
Technologie:  analog mit einfacher Ladespannung - englisch CV

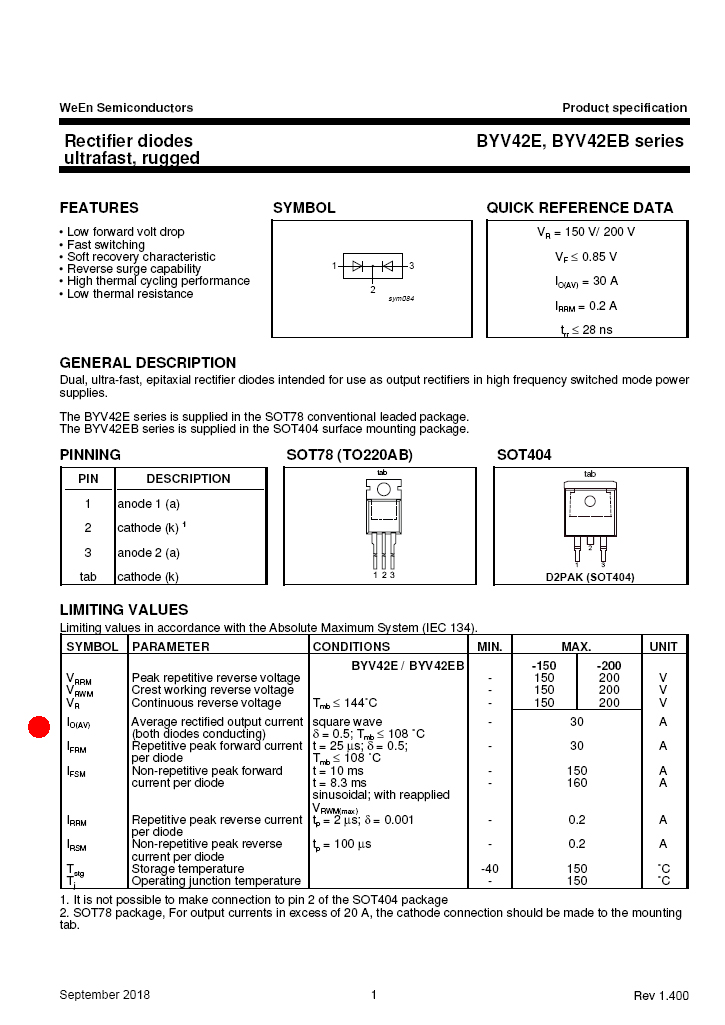

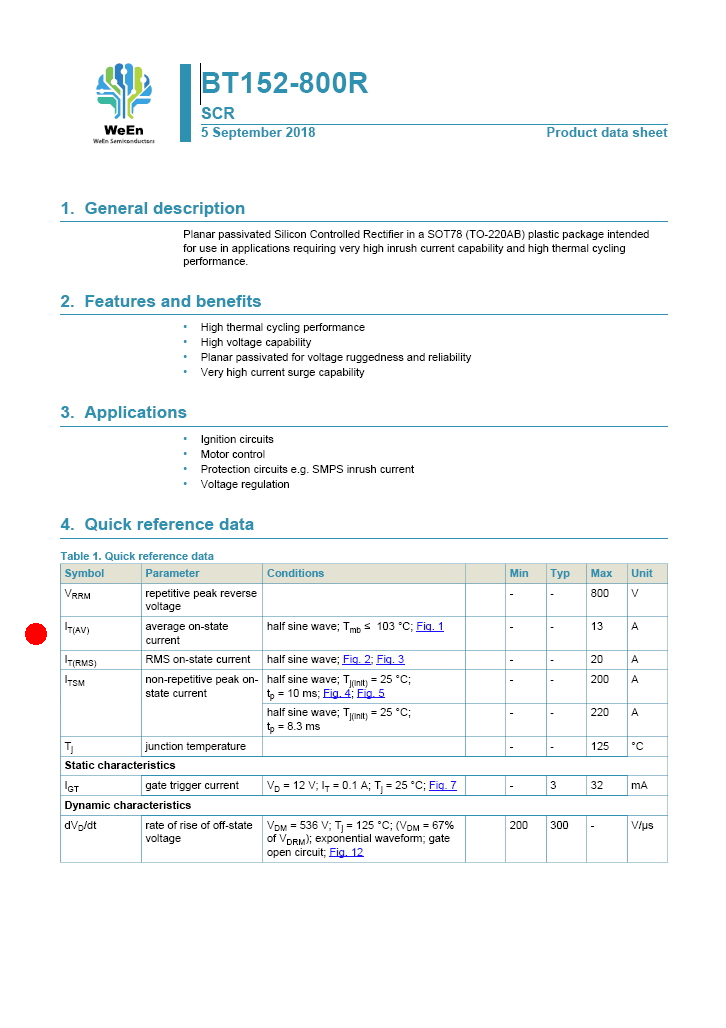

                                                                                                                    Bauteile                           Dioden  2x 15A                Thyristoren  2x 13A

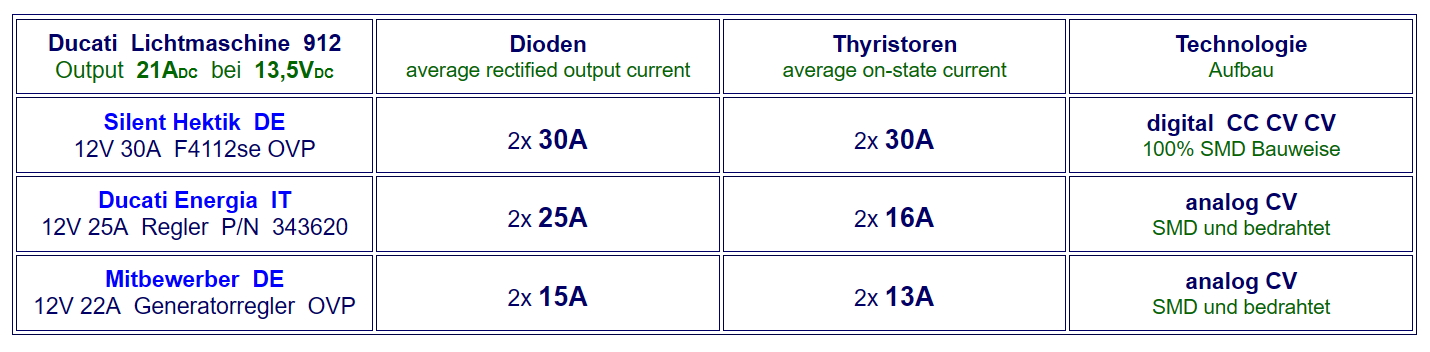

Diese Seite dient ausschliesslich zur Information und ist der Datennachweis der obigen Tabelle
