Ducati Energia IT Generator an 912 & 914 Motoren
1 Phase Wechselstrom Generator: Ausgang 21A (Gleichstrom) gemessen bei 13,5V (Gleichspannung mit Akku) nach international gültigem SAE Messverfahren
Lichtmaschinen-Stator bifilar - Ausgang primär : U_ ACss = 160V - bei 5800upm
Spannung sek. ohne Akku U_DC ohne Akku = 80V - bei 5800upm

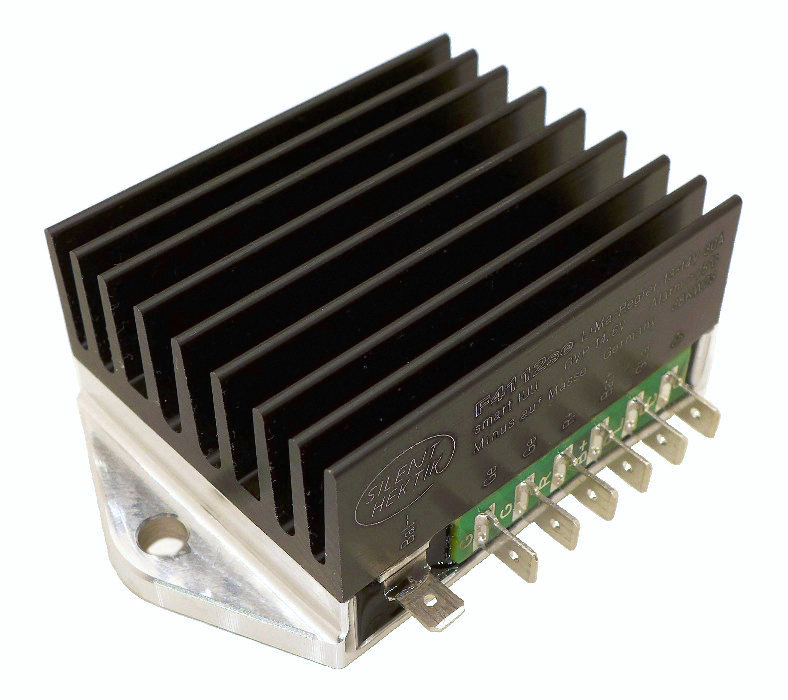

Silent Hektik DE F4112hyb 12V 30A IUU mit balanced OVP & Batterie-Überprüfung
Technologie: digital mit softwarebasierte IUU Ladekennlinie - englisch CC CV CV = konstanter Strom, konstante Ladespannung und konstante Erhaltungsspannung - 100% SMD Bauweise

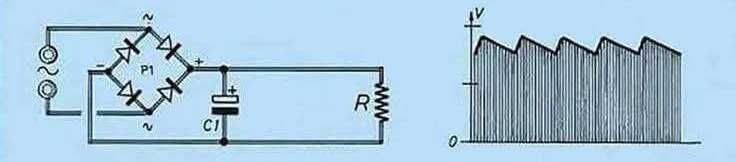

Thyristoren werden mit einer konstanten Gleichspannung und einer Enstördrossel zur Batterie betrieben - U_DC mit Akku max. 14,3V
Prinzip-Schaltbild Dioden 2x 30A Thyristoren 2x 30A Ausgangs Spannung mit Akku
Ducati Energia IT P/N 343620 12V 25A

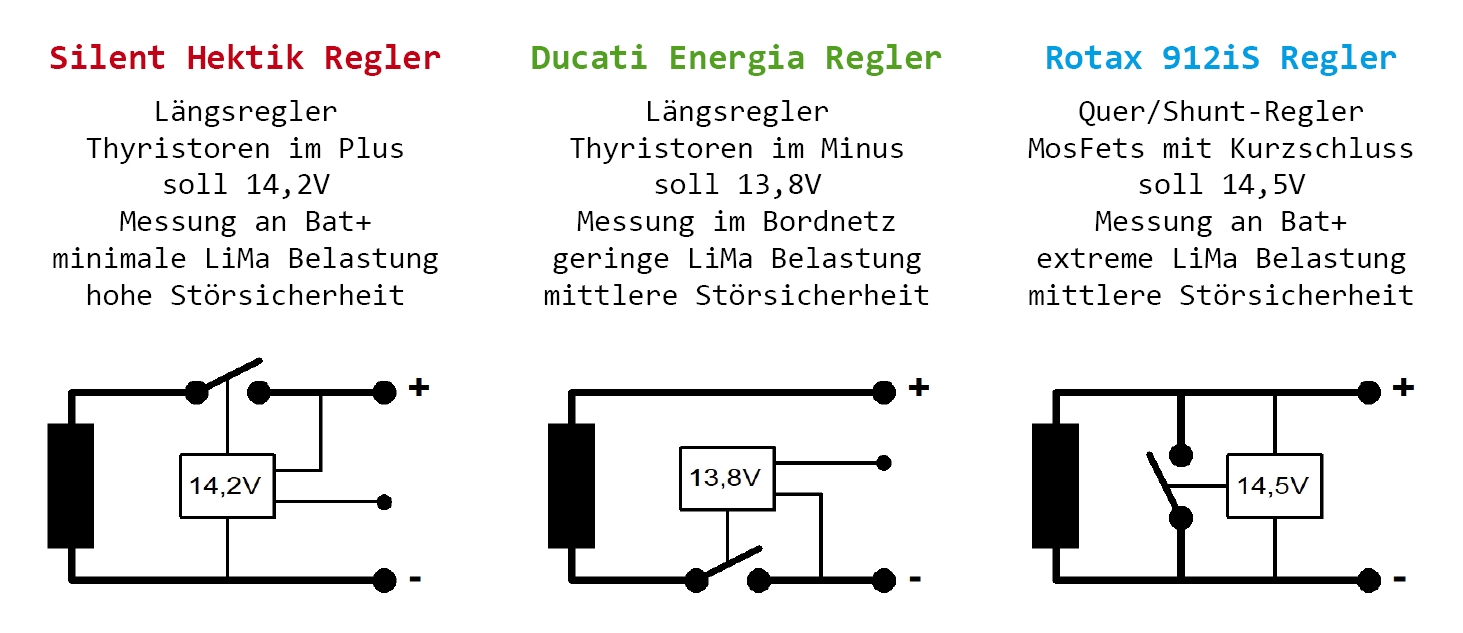

Technologie: analoger Zweipunkt-Regler mit Thyristoren im Minus und einfacher Ladespannung - englisch CV - gemischte Bauweise von SMD und Draht Bauteilen

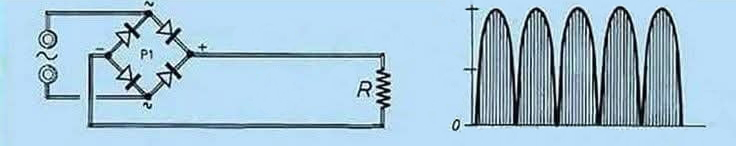

Lichtmaschinen-Spannung wird zum Akku EIN und AUS geschaltet - Fehlerzustand EIN mit U_DC 80V ist möglich
Schaltbild Dioden 2x 25A Thyristoren 2x 16A Ausgangs Spannung mit Akku
Mitbewerber DE GR 12V 22A 300W Generatorregler
Technologie: analoger Zweipunkt-Regler mit Thyristoren im Minus und einfacher Ladespannung - englisch CV - gemischte Bauweise von SMD und Draht Bauteilen
Lichtmaschinen-Spannung wird zum Akku EIN und AUS geschaltet - Fehlerzustand EIN mit U_DC 80V ist möglich
Bauteile Dioden 2x 15A Thyristoren 2x 13A Ausgangs Spannung mit Akku
Diese Seite dient ausschliesslich zur Information und ist der Datennachweis der obigen Tabelle
